卡爪＆卡盘 机器人周边装置 ＞ ユニット商品 ＞ CKRK

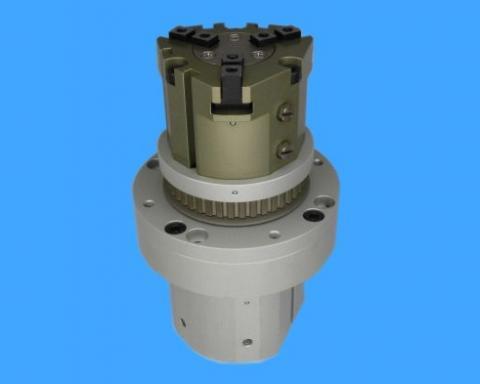

クリックで画像を拡大
電子カタログ
■2個のベアリングが高精度にガイド。
■剛性の高いクロスローラーベアリングを採用。
■本体の固定フランジにノックピン穴を追加。
■動きに影響されない固定式の配管、配線。
■位置決めに最適なタイミングプーリー付き。
■従来品(CKR)と取付寸法が同じです。

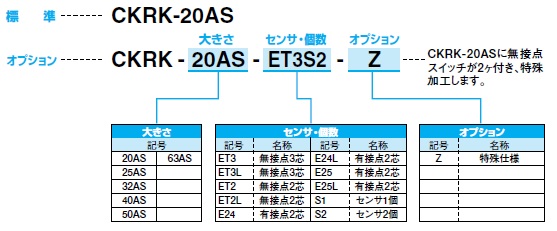

| 型式 | CKRK-20AS | CKRK-25AS | CKRK-32AS | CKRK-40AS | CKRK-50AS | CKRK-63AS |
|---|---|---|---|---|---|---|
| 駆動源 | エアー0.3～0.7MPa | |||||
| 潤滑 | 無給油またはタービン油1種（ISOVG32） | |||||
| 周囲温度 （℃） | 5～60 | |||||
| 許容回転数 （rpm） | max.100 | |||||
| 回転角度 |
エンドレス |
|||||
| 動作ストローク（mm） | 5 | 6 | 8 | 10 | 12 | 16 |
| シリンダ径（mm） | φ20 | φ25 | φ32 | φ40 | φ50 | φ63 |
| ロッド径（mm） | φ6 | φ8 | φ10 | φ12 | φ14 | φ16 |
| 内部容積［往復］（cm3／回） | 1.8 | 3.3 | 7.7 | 15.6 | 28.3 | 60.3 |
| 繰り返し精度 （mm） | ±0.01 | |||||
| 本体質量 （kg） | 0.9 | 0.97 | 1.04 | 1.9 | 2.1 | 2.69 |
