卡爪＆卡盘 机器人周边装置 ＞ 晶片・液晶卡爪 ＞ LHAC
クリックで画像を拡大
電子カタログ
■采用一体型直线导轨，确保高刚性、高精度及较长的使用寿命。
■可使用加长型卡爪。
ボディ 材質アルミ
ガイド部材質 SUS440C相当品
ボルト類材質 SUS
グリスフッ素系グリス特殊環境下で使用される場合はお問い合わせ下さい。
クリーン梱包はしておりません。

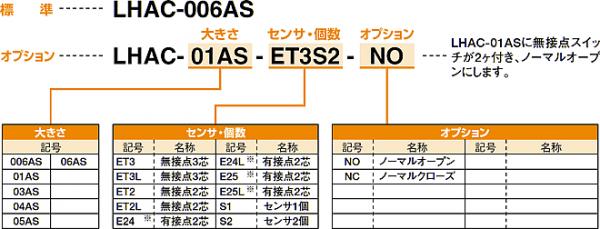

| 型式 | LHAC-006AS | LHAC-01AS | LHAC-03AS | LHAC-04AS | LHAC-05AS | LHAC-06AS |
|---|---|---|---|---|---|---|
| 駆動源 | エアー0.1～0.7MPa | |||||
| 潤滑 | 無給油 | |||||
| 周囲温度 （℃） | 5～60 | |||||
| 動作ストローク（mm） | 4 | 5 | 9 | 11 | 15 | 20 |
| シリンダ径（mm） | φ6 | φ12 | φ16 | φ20 | φ25 | φ32 |
| ロッド径（mm） | φ3 | φ6 | φ8 | φ10 | φ12 | φ16 |
| 内部容積［往復］（cm3／回） | 0.10 | 0.32 | 1.58 | 2.89 | 6.32 | 14.07 |
| 繰り返し精度 （mm） | ±0.01 | |||||
| 本体質量 （kg） | 0.04 | 0.085 | 0.15 | 0.36 | 0.52 | 0.82 |
ダウンロードリストに追加
今すぐダウンロード
| カタログ（仕様書・寸法図） | DXFデータ | STEP、IGESデータ | |
|---|---|---|---|
| LHAC-006AS |
|
|
|
| LHAC-01AS |
|
|
|
| LHAC-03AS |
|
|
|
| LHAC-04AS |
|
|
|
| LHAC-05AS |
|
|
|
| LHAC-06AS |
|
|
