■パワフルチャックCKL を標準装備し、高把持力・高精度を実現。
■軽量コンパクト設計で、周辺装置の小型化に貢献します。
■ロボットとの接合部が設計しやすい円形フランジを採用。
■アブソーバー付きをオプション設定。

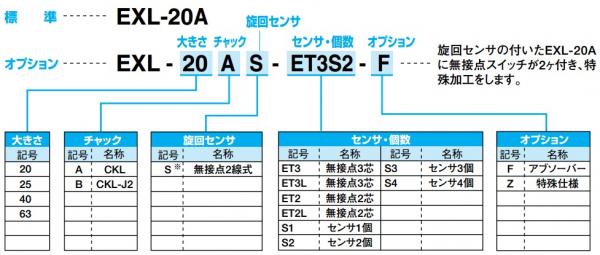

| 型式 | EXL-20A | EXL-25A | EXL-40A | EXL-63A | |
|---|---|---|---|---|---|
| 駆動源 | エアー0.3～0.7MPa | ||||
| 潤滑 | 無給油またはタービン油1種（ISOVG32） | ||||
| 周囲温度 （℃） | 5～60 | ||||
| 旋回時間 | 0.2～0.8sec／180 ゜ | ||||
| 旋回トルク（P=0.5MPa） | 0.82N ・m | 1.56N ・m | 5.7N ・m | 18.1N ・m | |
| チャック型式 | CKL-20AS | CKL-25AS | CKL-40AS | CKL-63AS | |
| 動作ストローク（mm） | 5 | 6 | 10 | 16 | |
| シリンダ径（mm） | φ20 | φ25 | φ40 | φ63 | |
| 内部容積 ［往復］（cm3／回） | 转台 | 18 | 34 | 61 | 179 |
| 卡盘 | 1.8 | 3.3 | 15.6 | 60.3 | |
| 繰り返し精度 （mm） | ±0.01 | ||||
| 本体質量 （kg） | 1.25 | 1.96 | 4.8 | 9.7 | |
ダウンロードリストに追加
今すぐダウンロード
| カタログ（仕様書・寸法図） | DXFデータ | STEP、IGESデータ | |
|---|---|---|---|
| EXL-20A |
|
|
|
| EXL-25A |
|
|
|
| EXL-40A |
|
|
|
| EXL-63A |
|
|
