卡爪＆卡盘 机器人周边装置 ＞ 旋转接头 ＞ RJC
クリックで画像を拡大
電子カタログ
■パッキンレスの為、超低摺動抵抗。
■接点レスの為、ノイズの影響を受けない。

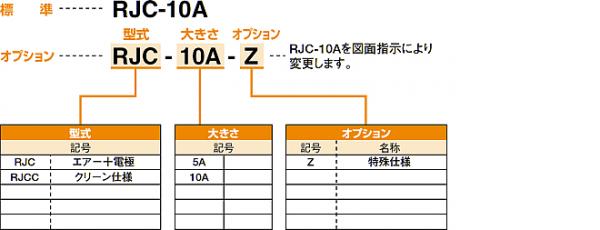

| 型式 | RJC-10A |
|---|---|
| 周囲温度(℃) | 5～60 |
| 回転角度(°) | 540 |
| 許容回転数(min-1) | MAX 60 |
| 可搬質量(kg) | 10 |
| 許容モーメンﾄ曲げ(N･m) | 17.7 |
| 許容モーメンﾄねじり(N･m) | 10.7 |
| 回転抵抗(N･m) | 0.2 |
| エアーポート回路数 | 4 |
| エアーポート使用圧力範囲 | -100kPa～0.7MPa※ |
| エアーポート最小断面積(mm2) | 0.38 |
| 電気信号 | 12本(1A) |
| 本体質量(kg) | 0.77 |
ダウンロードリストに追加
今すぐダウンロード
| カタログ（仕様書・寸法図） | DXFデータ | STEP、IGESデータ | |
|---|---|---|---|
| RJC-10A |
|
|
|
