卡爪＆卡盘 机器人周边装置 ＞ 旋转接头 ＞ RJA
クリックで画像を拡大
電子カタログ
■エアー４本・電極配線４本のロボット用ロータリージョイント。
■薄型・軽量・低摺動。
■ロボットへ直接取付けが可能な固定ボルトを内蔵。

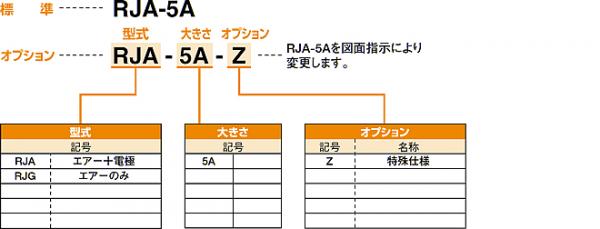

| 型式 | RJA-5A | |
|---|---|---|
| 周囲温度(℃) | 5～60 | |
| 回転角度 | ｴﾝﾄﾞﾚｽ | |
| 許容回転数(min-1) | 250 | |
| 可搬質量(kg) | 5 | |
| 許容モーメンﾄ | 曲げ(N･m) | 5 |
| ねじり(N･m) | 5 | |
| 回転抵抗(N･m) | 0.5 | |
| エアーポート | 回路数 | 4 |
| 使用圧力範囲 | -100kPa～0.7MPa※ | |
| 最小断面積(mm2) | 0.58 | |
| 電気信号 | 4本(2A) | |
| 本体質量(kg) | 0.4(ｹｰﾌﾞﾙ1mを除く) | |
※真空保持はできません。
ダウンロードリストに追加
今すぐダウンロード
| カタログ（仕様書・寸法図） | DXFデータ | STEP、IGESデータ | |
|---|---|---|---|
| RJA-5A |
|
|
|
