卡爪＆卡盘 机器人周边装置 ＞ 平行卡爪 ＞ HMA
クリックで画像を拡大
電子カタログ
■采用一体型设计，使得主体部分更加紧凑。
シリンダ一体構造を採用して、シンプル化に成功。さらに低価格を実現しています。
■较大的可变性。
HMA5機種（φ10,φ12,φ16,φ20,φ25）が加わり、他シリーズと合わせて、シリンダ径φ10～φ100 まで全24機種がラインナップ。どんなワークにも対応可能です。

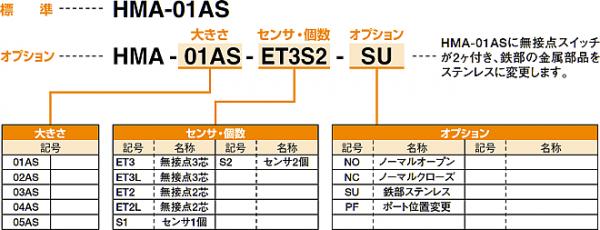

■丰富的选项。
開閉確認スイッチの取付けが可能です。
| 型式 | HMA-01AS | HMA-02AS | HMA-03AS | HMA-04AS | HMA-05AS |
|---|---|---|---|---|---|
| 駆動源 | エアー 0.3～0.7MPa | ||||
| 潤滑 | 無給油またはタービン油1種（ISOVG32） | ||||
| 周囲温度 （℃） | 5～60 | ||||
| 動作ストローク（mm） | 5 | 7 | 9 | 11 | 15 |
| シリンダ径（mm） | φ10 | φ12 | φ16 | φ20 | φ25 |
| ロッド径（mm） | φ5 | φ6 | φ8 | φ10 | φ12 |
| 内部容積［往復］（cm3／回） | 0.32 | 0.69 | 1.58 | 2.89 | 6.32 |
| 繰り返し精度 （mm） | ±0.03 | ||||
| 本体質量 （g） | 75 | 100 | 140 | 175 | 300 |
ダウンロードリストに追加
今すぐダウンロード
| カタログ（仕様書・寸法図） | DXFデータ | STEP、IGESデータ | |
|---|---|---|---|
| HMA-01AS |
|
|
|
| HMA-02AS |
|
|
|
| HMA-03AS |
|
|
|
| HMA-04AS |
|
|
|
| HMA-05AS |
|
|
