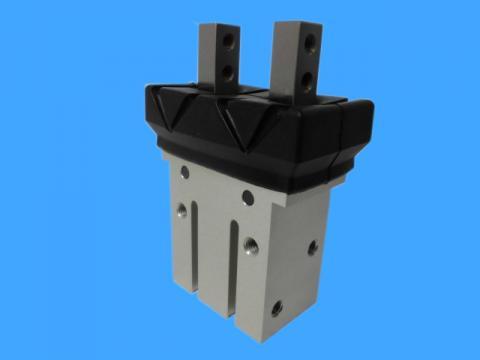

卡爪＆卡盘 机器人周边装置 ＞ 平行卡爪 ＞ LHBG
クリックで画像を拡大
電子カタログ
■利用橡胶套，提升耐环境性。
■耐熱、耐油ゴムカバー対応(オプション)
■標準、ゴムカバー仕様、単動式(NO・NC)
取付寸法は同じ。
■耐切削水対応センサが取付可能
（LHB-04AS・05ASのみ）
■従来品より低価格・軽量化
■食品製造工程向け仕様（オプション）

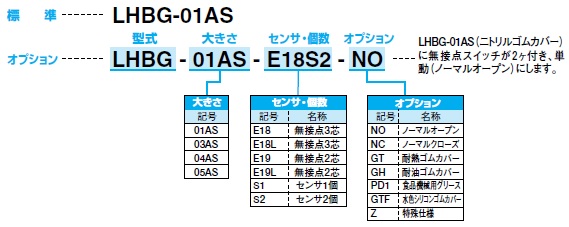

| 型式 | LHBG-01AS | LHBG-03AS | LHBG-04AS | LHBG-05AS |
|---|---|---|---|---|
| 駆動源 |
0.2～0.7MPa (NO,NC仕様は0.35～0.7MPa) |
エアー 0.1～0.7MPa （NO 、NC仕様は 0.25～0.7MPa） |
||
| 潤滑 | 無給油またはタービン油1 種（ISOVG32） | |||
| 周囲温度 （℃） | 5～60 | |||
| 動作ストローク（mm） | 4 | 6 | 10 | 14 |
| シリンダ径（mm） | φ10 | φ16 | φ20 | φ25 |
| ロッド径（mm） | φ6 | φ8 | φ10 | φ12 |
| 内部容積［往復］（cm3／回） | 0.3 | 1.4 | 2.8 | 6.1 |
| 繰り返し精度（mm） | ±0.01 | |||
| 本体質量 （kg） | 0.056 | 0.135 | 0.26 | 0.476 |
ダウンロードリストに追加
今すぐダウンロード
| カタログ（仕様書・寸法図） | DXFデータ | STEP、IGESデータ | |
|---|---|---|---|
| LHBG-01AS |
|
|
|
| LHBG-03AS |
|
||
| LHBG-04AS |
|
||
| LHBG-05AS |
|
