卡爪＆卡盘 机器人周边装置 ＞ 平行卡爪 ＞ HF
)window.location='http://www.konsei.co.jp/mect_prt/front/default/getimage/f/20140313155243_mainimage.jpg/w//t/mainimage')
クリックで画像を拡大
電子カタログ
■小型大出力を実現。
ダブルシリンダ方式を採用し効率をさらに向上させました。
■安装容易。
取付け面が3 方向、子爪は2 方向からと自由なレイアウトが可能です。
■无需兼容调整。
爪の動作ストロークが長く、しかも平行クランプ（ 求心動作）しますので、わずらわしい調整はいっさい不要です。
■スライドベアリングをオプション仕様。
位置決治具等、平行度を要求されるところでの使用が可能です。
■开闭确认传感器。
シリーズの全機種に2 ヶ所のスイッチの取付けが可能です。

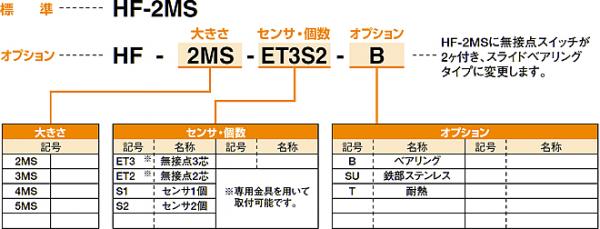

| 型式 | HF-２MS | HF-3MS | HF-4MS | HF-5MS |
|---|---|---|---|---|
| 駆動源 | エアー0.3～0.7MPa | |||
| 潤滑 | 無給油またはタービン油1種（ISOVG32） | |||
| 周囲温度 （℃） | 5～60 | |||
| 動作ストローク（mm） | 20 | 30 | 40 | 60 |
| シリンダ径（mm） | φ16×2 | φ25×2 | φ32×2 | φ40×2 |
| ロッド径（mm） | φ10 | φ12 | φ15 | φ18 |
| 内部容積［往復］（cm3／回） | 4.9 | 22.7 | 50.2 | 120.3 |
| 繰り返し精度 （mm） | ±0.03 | |||
| 本体質量 （kg） | 0.59 | 1.10 | 2.07 | 3.90 |
ダウンロードリストに追加
今すぐダウンロード
| カタログ（仕様書・寸法図） | DXFデータ | STEP、IGESデータ | |
|---|---|---|---|
| HF-2MS |
|
|
|
| HF-3MS |
|
|
|
| HF-4MS |
|
|
|
| HF-5MS |
|
|
